TRASFORMATORI MONOFASE DI ISOLAMENTO USO ELETTROMEDICALE

Dati tecnici
Trasformatori di Isolamento Monofase adatti per applicazioni Elettromedicali costruiti in riferimento alla norma IEC 61558-2-15

Morsetto “T” per la messa a terra.
Frequenza di funzionamento: 50 / 60 Hz
Nucleo realizzato con lamierini pregiati
Classe isolamento termico H
Potenza nominale superiore a 3 KVA ed inferiore a 10 KVA
Isolamento doppio tra Massa / Schermo / Avvolgimenti

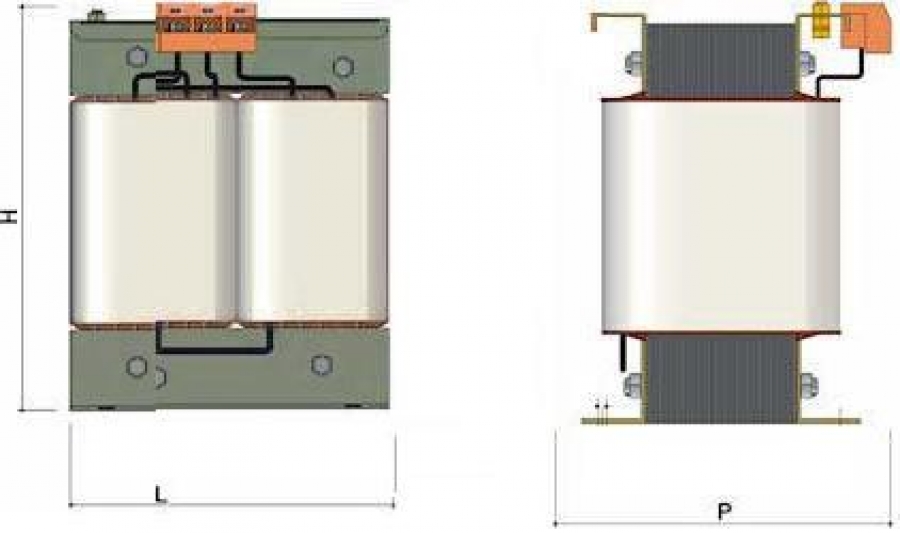

POTENZA	POTENZA SPUNTO	POTENZA DISSIPATA			DIMENSIONI			PESO
VA	VA	W	L	P	H	X	Y	Kg.
50	95	10,30	75	60	80	56	61	1.20
63	132	12,40	75	70	80	56	71	1.40
80	154	14,80	85	70	90	62	54	1.65
100	268	18,70	85	80	90	62	64	2.00
150	346	19,20	96	80	100	68	64	2.50
200	424	26,30	110	70	110	90	56	3.10
250	595	28,40	110	80	110	90	70	3.90
300	770	31,20	110	85	110	90	70	4.20
400	950	39,10	122	95	130	82	78	5.20
500	1125	44,20	122	105	130	82	88	5.90
600	1530	47,80	152	110	140	106	88	8.60
800	1915	53.60	152	115	140	106	98	10.30
1000	2930	61,40	152	125	140	106	108	12.30
1500	4395	69,60	152	150	150	106	128	16.50
1600	4687	74,20	152	150	150	106	128	17.20
2000	6340	83,20	195	160	190	145	106	19.80
2500	7974	92,60	195	180	190	145	106	23.60
3000	9530	105,30	195	185	190	145	126	24.20
